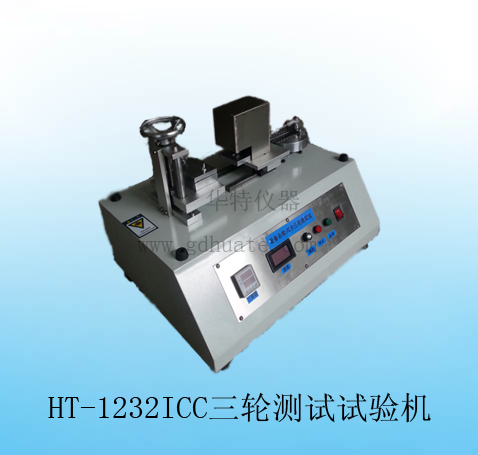

HT-1232ICC三轮测试试验机
HT-1232ICC三轮测试试验机
一、试验机技术说明及使用范围
（1）、ICC三轮测试试验机测试目的：针对识别卡将ICC触点在三个钢制滚轮间反复移动，以确定ICC的机械可靠性。
（2）、ICC三轮测试试验机测试原理（如图A.1）：
1、它由三个轮子组成，其中一个在ICC的上面，两个在下面。ICC在三个轮子之间往复移动，所以，接触区反复暴露在轮子施加的力下。
2、滚轮2和3固定，滚轮1可以在与ICC表面成直角的方向上移动（最大偏差不超过±5℃,并在ICC上加一个力（如图A.2规定）。限制滚轮1的向下运动，图A.2中的轴B和滚轮1表面的距离不小于3mm。
滚轮都应具有标准倒角，并采用低摩擦力的轴承，如球轴承。
注1：以下为适合于滚轮的球轴承；
注2：ICC移过滚轮2之处应处由弯曲。测量d值应该是呈现的触点中心线轴（如图A.2、图A.3的轴C）与滚轮1的中心轴确定的平面（如图A.2、图A.3所示的轴），和滚轮2、滚轮3（如图A.2、图A.3的轴B）的间距，三个轮中任意上下的测量间距不超过0.5mm。
注3：“上和下”均应与ICC表面成直角。
3、ICC三轮测试试验机测试的方法：在仪器内部的所有运动过程中，ICC的速度不应超过100mm/s。在所有运动过程中，C轴和A、B轴确定的平面之间角度不应超过2°。
（3）、ICC夹具定制，利用偏心轮的工作原理进行往反测试，可用调速器调速(调速范围：0-80mm/分鐘)，测试时会显示次数(次数范围：0-999999次)。
偏心轮
4、定制的三轮装置：其中下面两轮是可以自由活动的，上面一轮是要施加8N的法砝压力进行测试。
5、三轮的重复频率 ：0.5Hz
6、插卡往复的频率：0.5Hz
7、测试次数：每分钟30次
