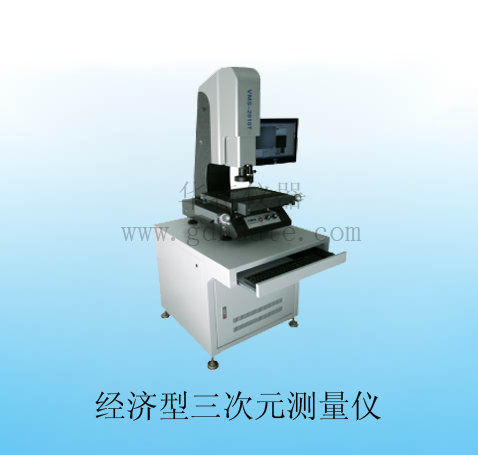

经济型三次元测量仪
产品介绍：
    经济型三次元测量仪，搭配英国Reishaw接触式探针能实现三维尺寸测量。
    产品用于二维及简易三维测量为目的相关应用领域；
    产品应用于工件内部多种缺陷（焊缝、裂纹、夹杂、气孔等）的检测、定位、评估和诊断；广发应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。
    产品底座，立柱，X，Y轴移动工作平台均采用全花岗石结构设计；
    “济南青”纯天然花岗石，其化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈；
    两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性；
    三轴摩擦精密传动，灵敏可靠，无背隙，并能快速移动；
    高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
    可调LED环形表面光源，实现大角度照明，避免工件受热变形；
    由精密光学尺与数据处理器及英国Reishaw接触式探针组成数字元测量、接触式测量及数据处理系统；
    测量数据可输入EXCEL、WORD中或者将测量图形输出至CAD中作对比和设计。
技术参数：

型号	2010	3020	4030	5040
X、Y、Z轴行程mm	200×100×150	300×200×150	400×300×150	500×400×200
大理石台尺寸mm	360×260	450×360	550×460	706×606
玻璃台尺寸mm	260×160	340×260	480×370	560×460
外形尺寸W×L×Hmm	650×530×930	780×600×1000	950×680×1100	1080×880×1200
机台底坐	高精度“济南青”纯天然花岗石
照明系统	表面环形光源与透射光源均用LED（亮度可调）
CCD	采用SONY芯片高清晰彩色CCD摄影机（或选购美国TEO品牌彩色CCD）
探针	采用英国原装进口Reishaw精密探针（标配2mm/3mm直径测头）
放大倍数	Step Zoom光学放大率：0．7X～4.5X连续变倍，影像放大率30X～225X
物方视场、工作距离	物方视场为10.6~1.6mm，工作距离为90mm
光栅尺解析精度	0.001mm
测量精度	（3+L/200）µm
重复精度	0.002mm
工作环境	温度：25±5℃、相对湿度：30~75%、远离振源
工作电源	220V±10%（AC）50Hz
备注	电脑、仪器桌为选购件
